在四轴编程加工中，经常会遇到局部区域的位置需要联动加工，那么像这类局部区域如何去编写联动开粗刀路呢？下面跟大家分享一下方法。
解决方法：

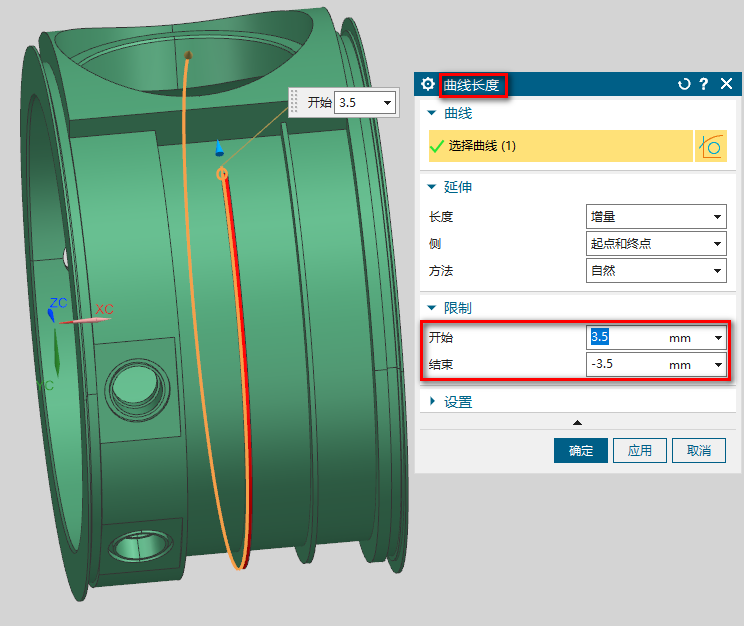

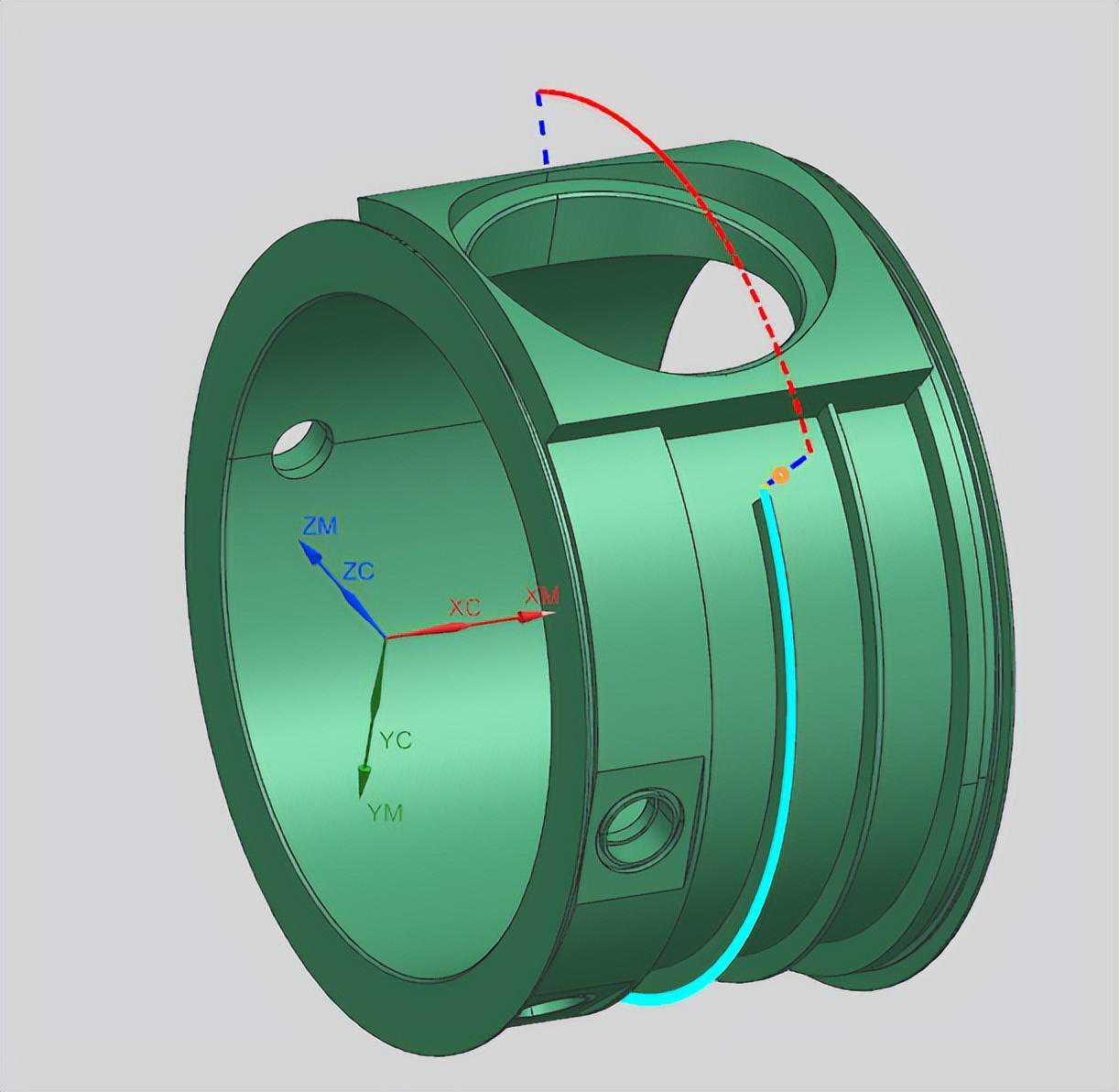

1、在建模环境下，使用【曲线长度】指令调整加工的边曲线，【开始】-【结束】分别延长与修剪刀具半径距离加0.5MM，这样是为了方便刀具对中，如下图所示：

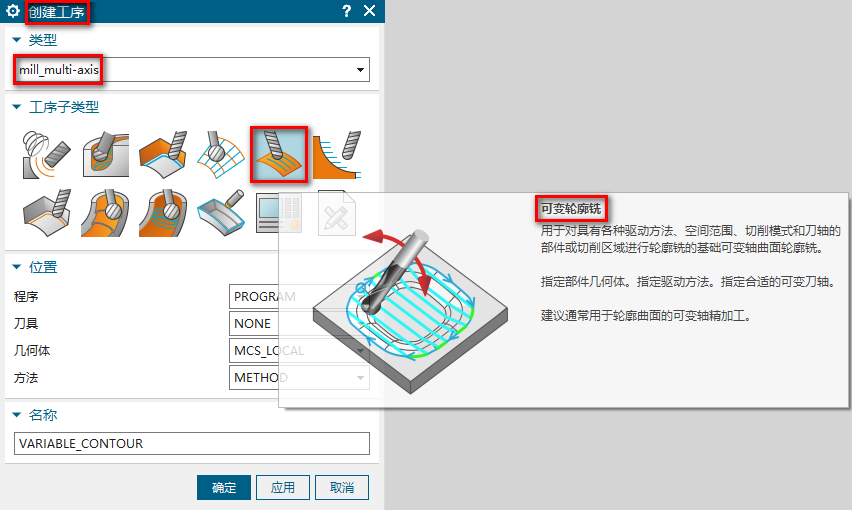

2、在加工界面中，【创建工序】-【mill_multi-axis】-【可变轮廓铣】，这个工序是NX多轴加工模块的工序，如下图所示：

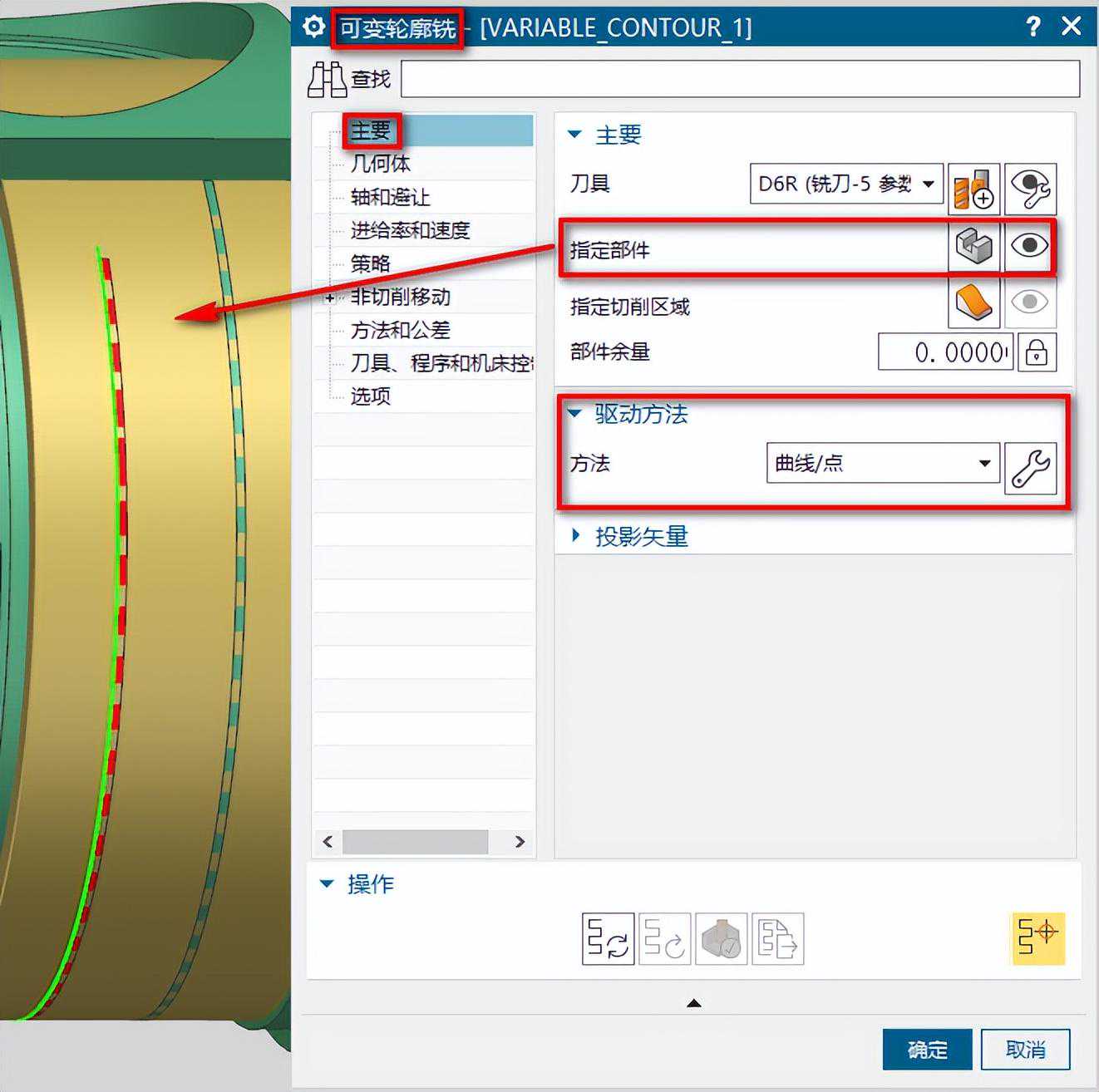

3、在【可变轮廓铣】-【主要】界面下，【刀具】选择D6R，刀具是结合实际产品尺寸来选择，【指定部件】选择圆弧底面，【驱动方法】使用【曲线/点】，如下图所示：

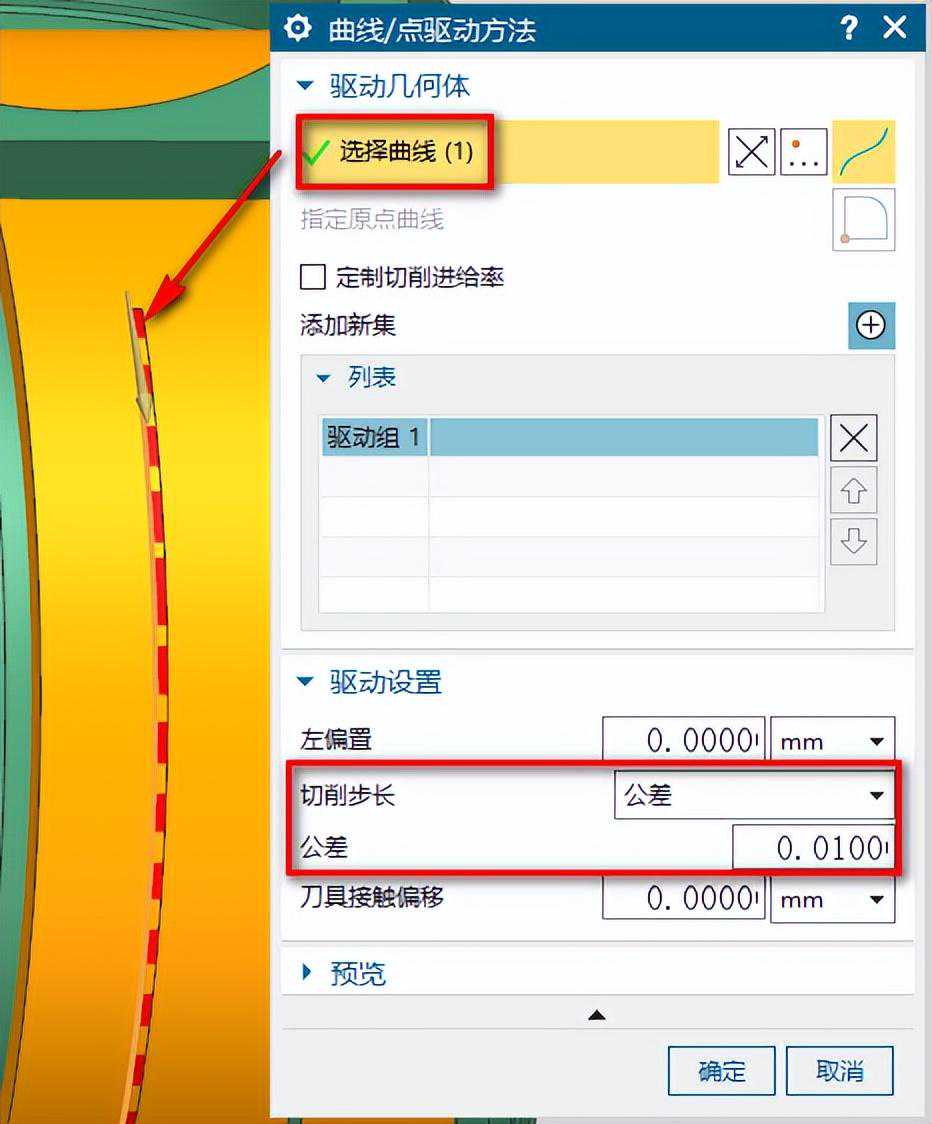

4、在【曲线/点】界面下，【选择曲线】指定建模做好的曲线，【切削步长-公差0.01】，如下图所示：

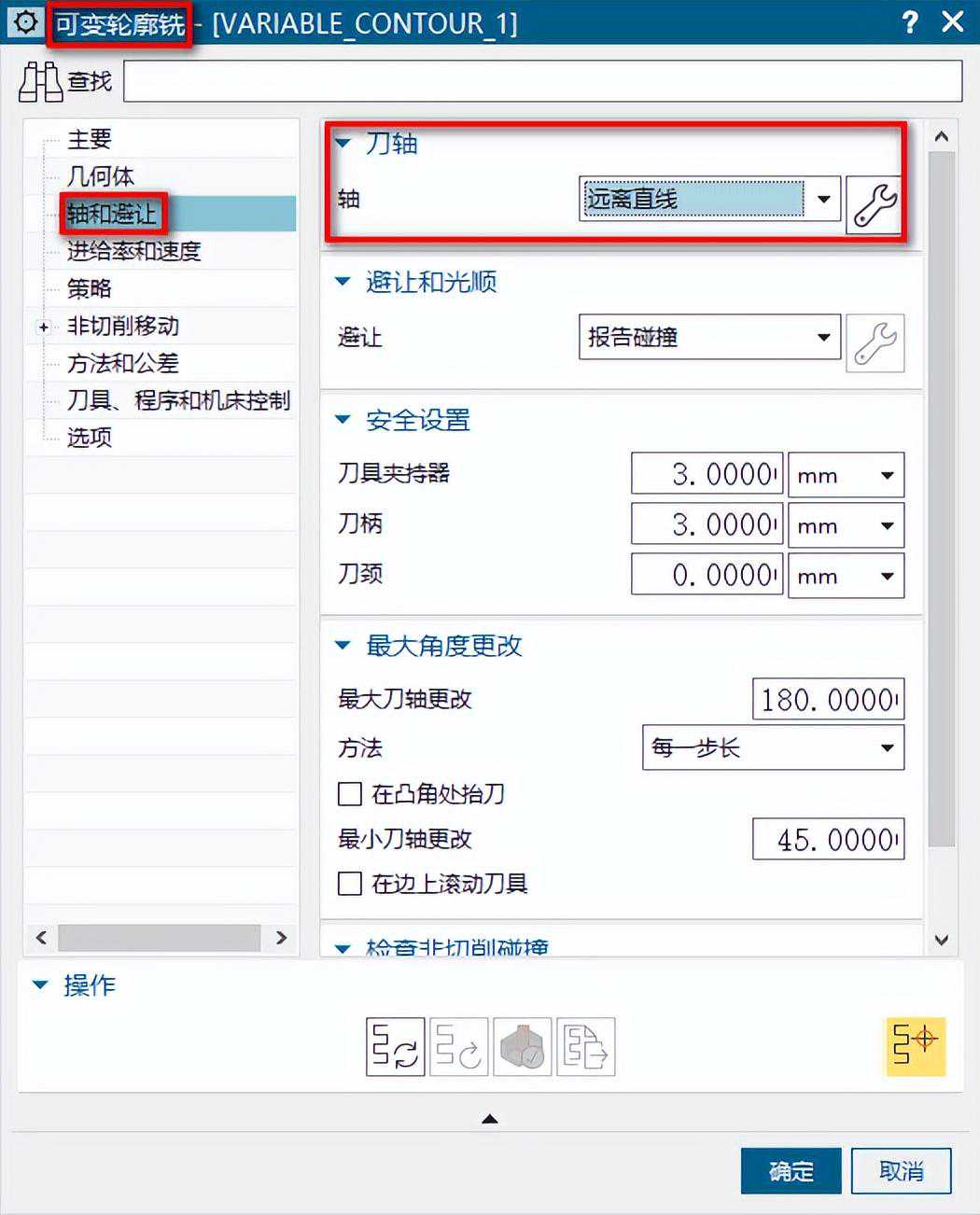

5、在【可变轮廓铣】界面下，【轴和避让】-【刀轴】-【远离直线】，如下图所示：

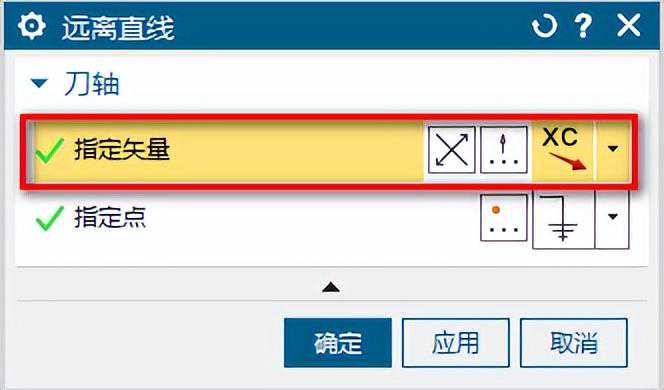

6、在【远离直线】界面下，【指定矢量-XC】，如下图所示：

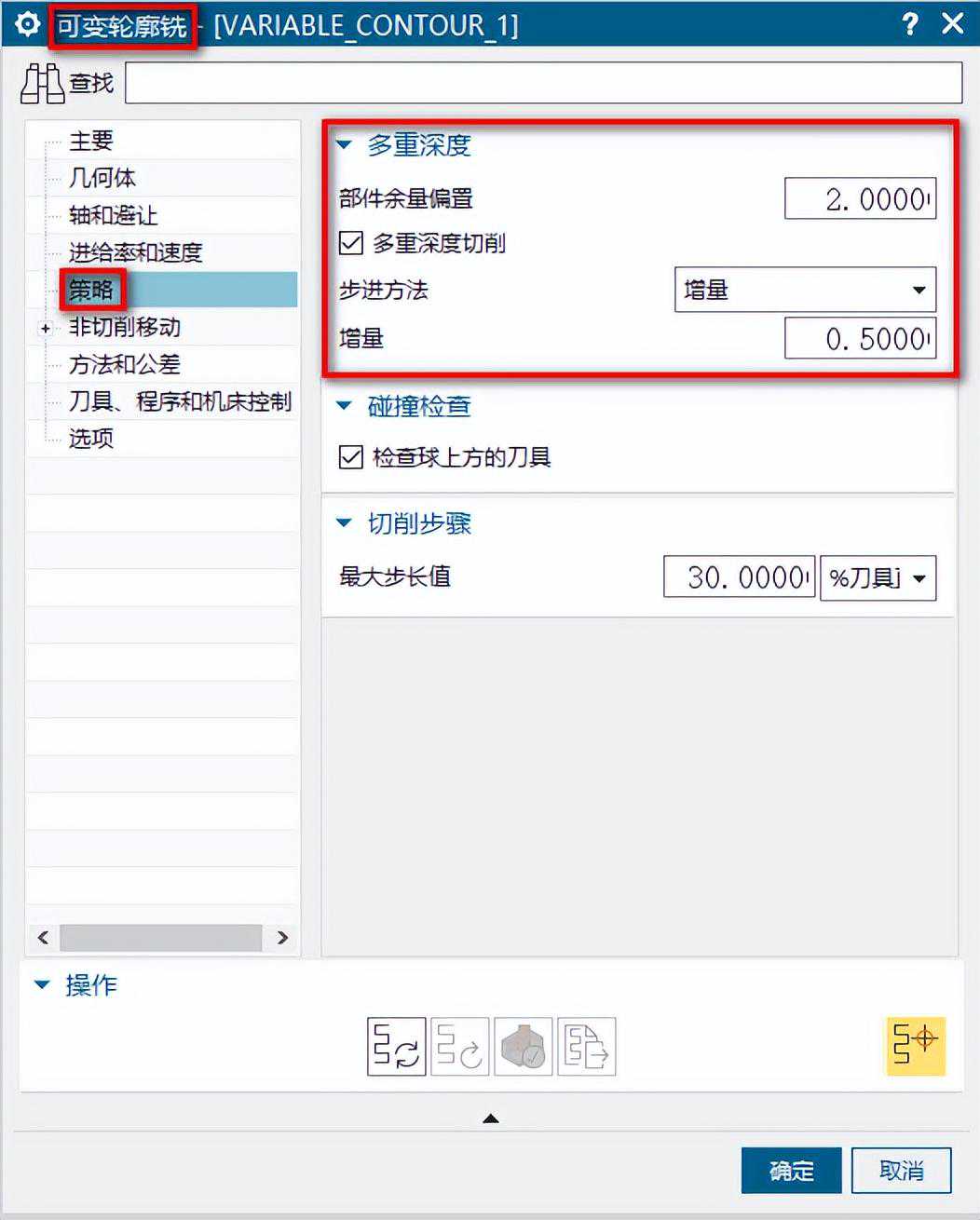

7、在【可变轮廓铣】-【策略】界面下，【多重深度】-【部件余量偏置】根据实际加工高度设置，【步进方法-增量】-【增量】这里是设置每刀深度，如下图所示：
8、在【可变轮廓铣】-【进刀】界面下，【开放区域】-【进刀类型-插削】-【进刀位置-距离】-【高度1MM】，如下图所示：
9、设置好以上参数后，生成刀路就可以做出局部位置联动开粗的刀路，如下图所示：
