INR18650MJ1电芯是LGChem公司的旗舰产品之一，采用了最新的锂离子技术，单体容量高达3500mAh，可靠的输出能力使其成为众多电子设备的首选。其高容量和持久续航时间，能够在智能手持设备、便携电源、电动工具和其他便携式设备提供强有力的能源支持。
LGINR18650MJ1电芯作为LGChem的杰作，不仅在电池行业取得了巨大成功，更在多个领域彰显其卓越性能。接下来，我们将深入评测该电芯的性能，充电头网将从充放电、内阻以及温度三个方面进行测试，全面刨析这款电芯的性能，下面就一起来看看吧。
外观介绍按照惯例，先来看看这款电芯的外观。
LGINR18650MJ1电芯为圆柱体设计，采用绿色电芯套膜颜色。

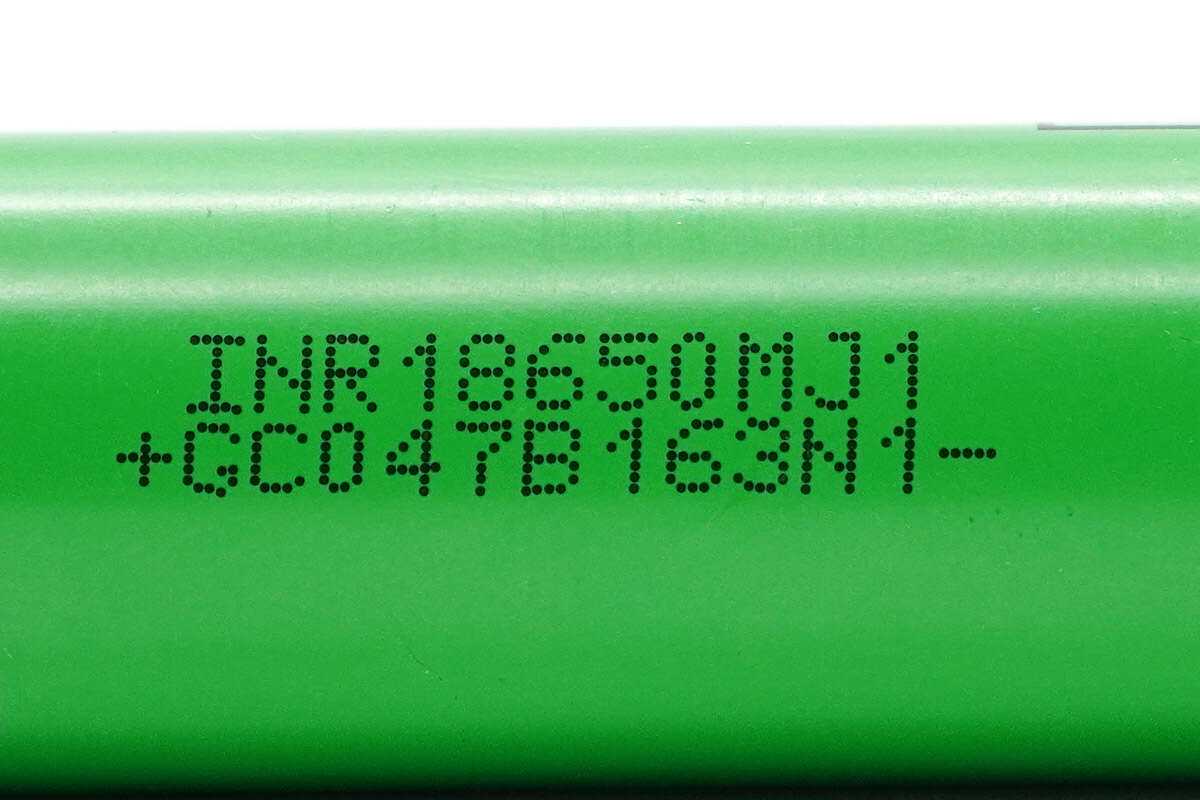

LGINR18650MJ1电芯另一侧拥有电芯喷码：
“INR18650MJ1GC047B163N1”
额定容量：3500mAh@0.2C
标称电压：3.635V；标称能量：12.72Wh；
交流内阻：≤40mΩ

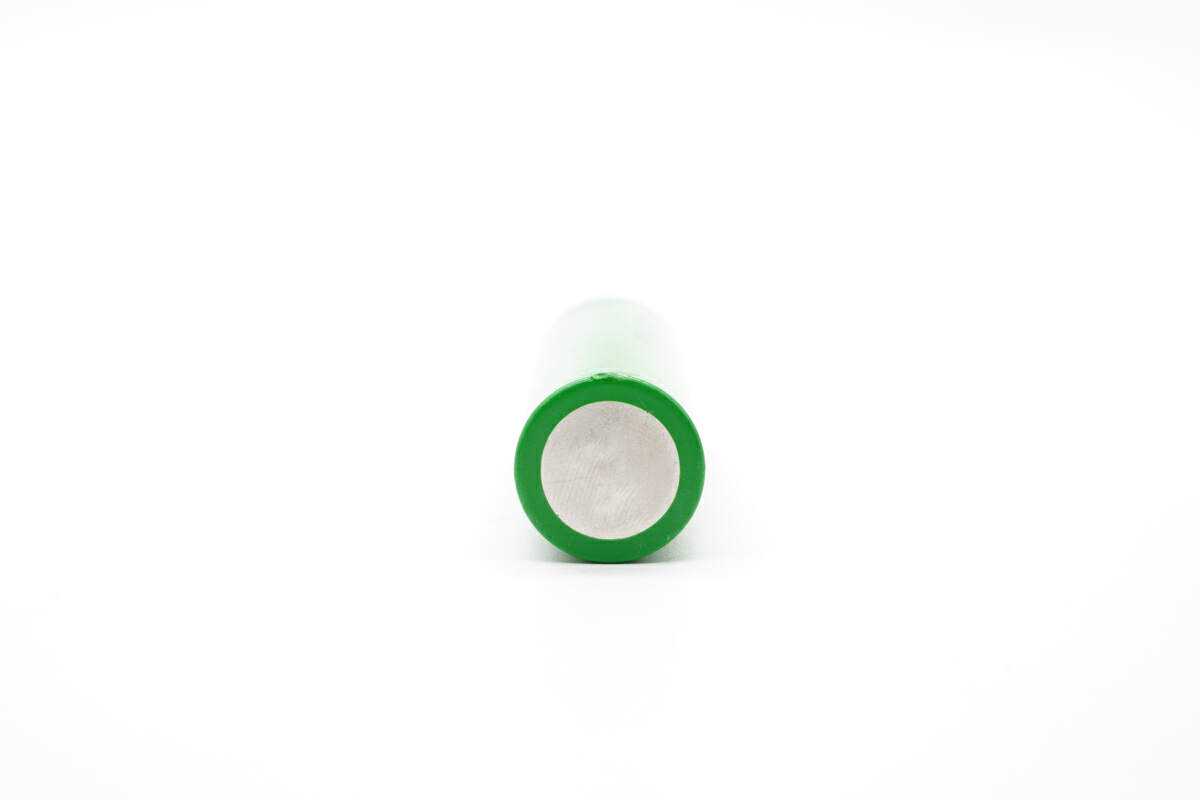

LGINR18650MJ1电芯负极接触面采用合金金属材质制作，阳极氧化工艺处理，耐用防腐。

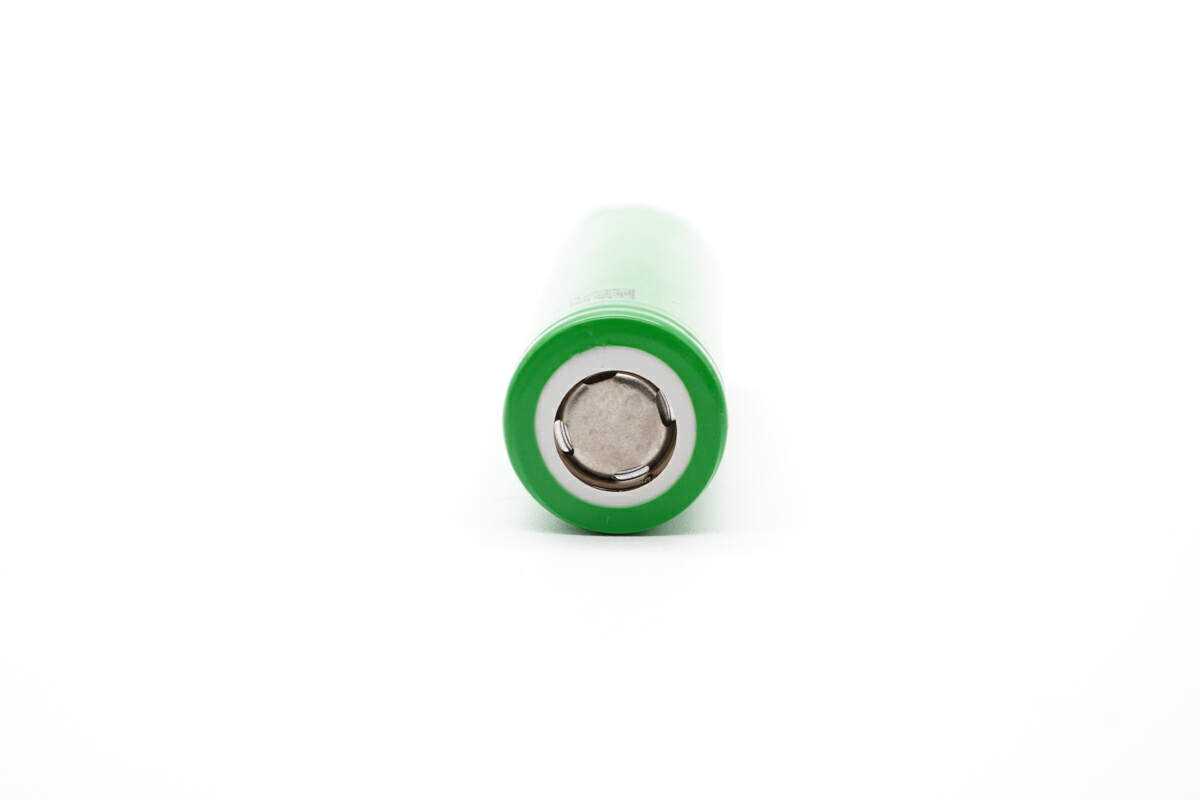

LGINR18650MJ1电芯正极接触面依旧为合金材质，圆片使用四焊点连接。

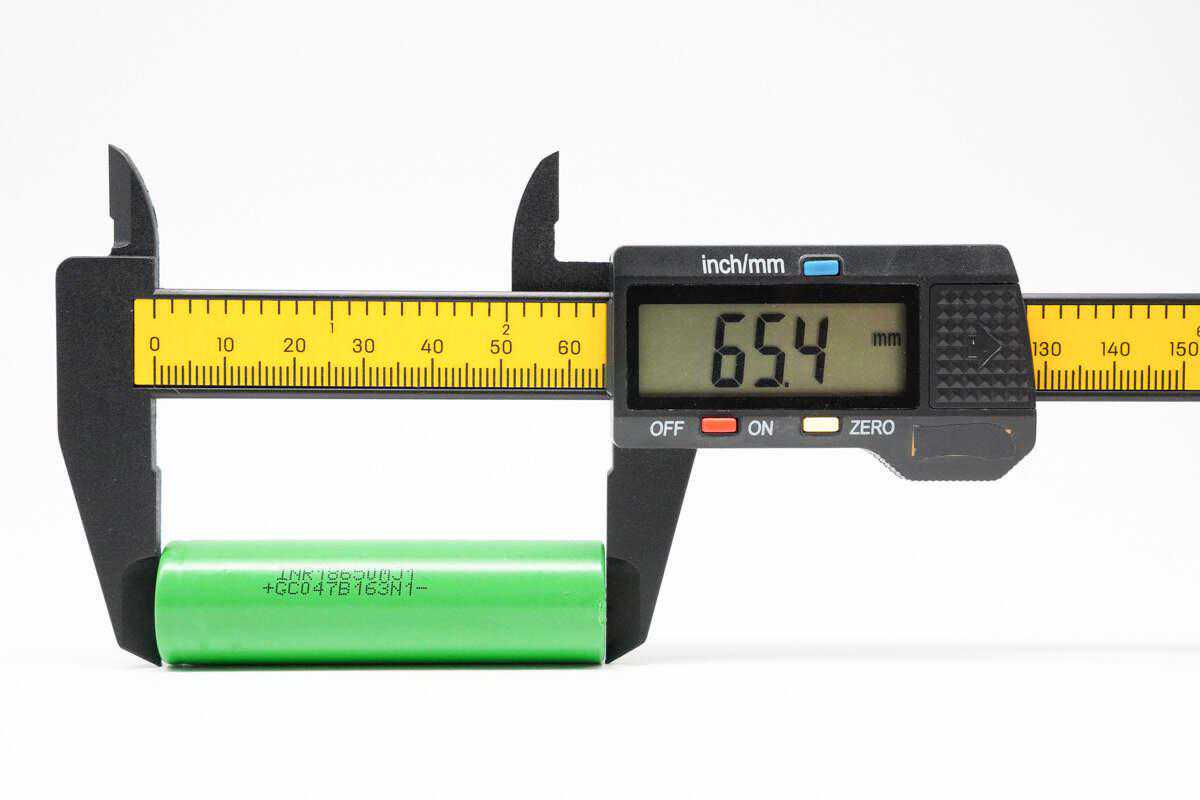

使用塑胶卡尺测得，LGINR18650MJ1电芯圆柱高度约为65.4mm。

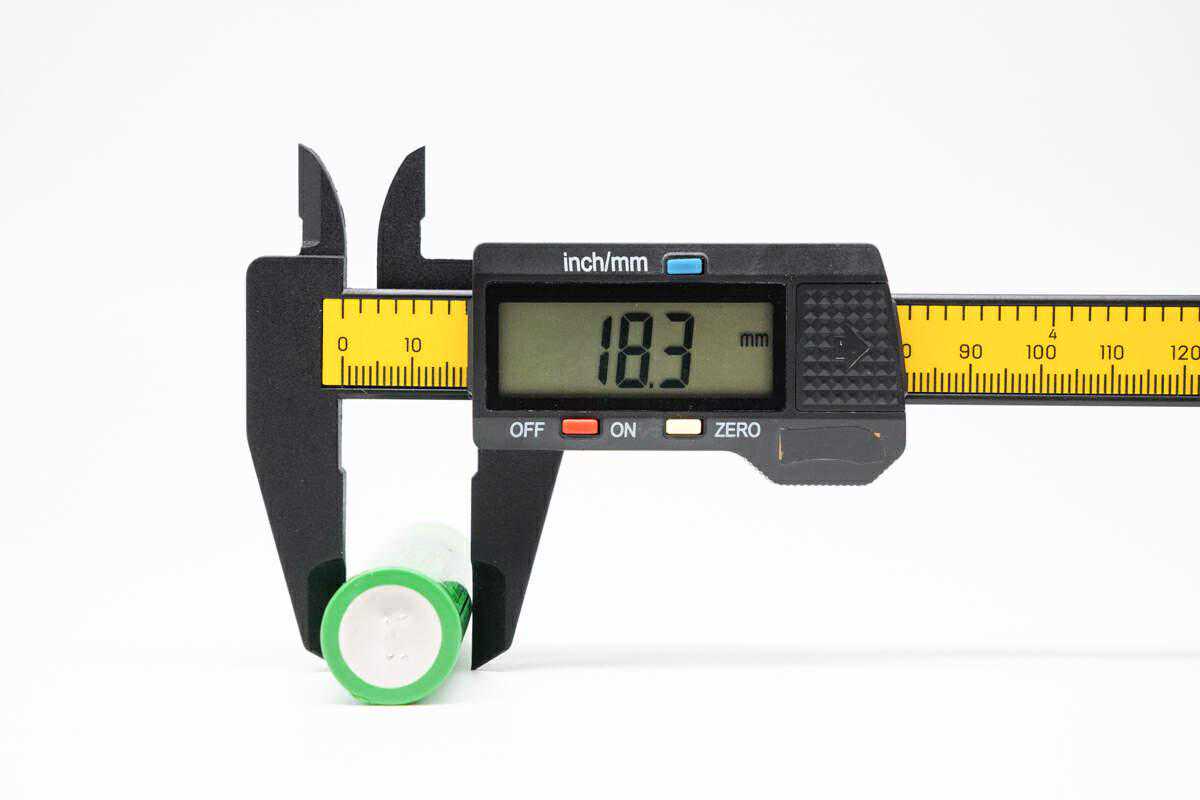

LGINR18650MJ1电芯柱直径约为18.3mm。

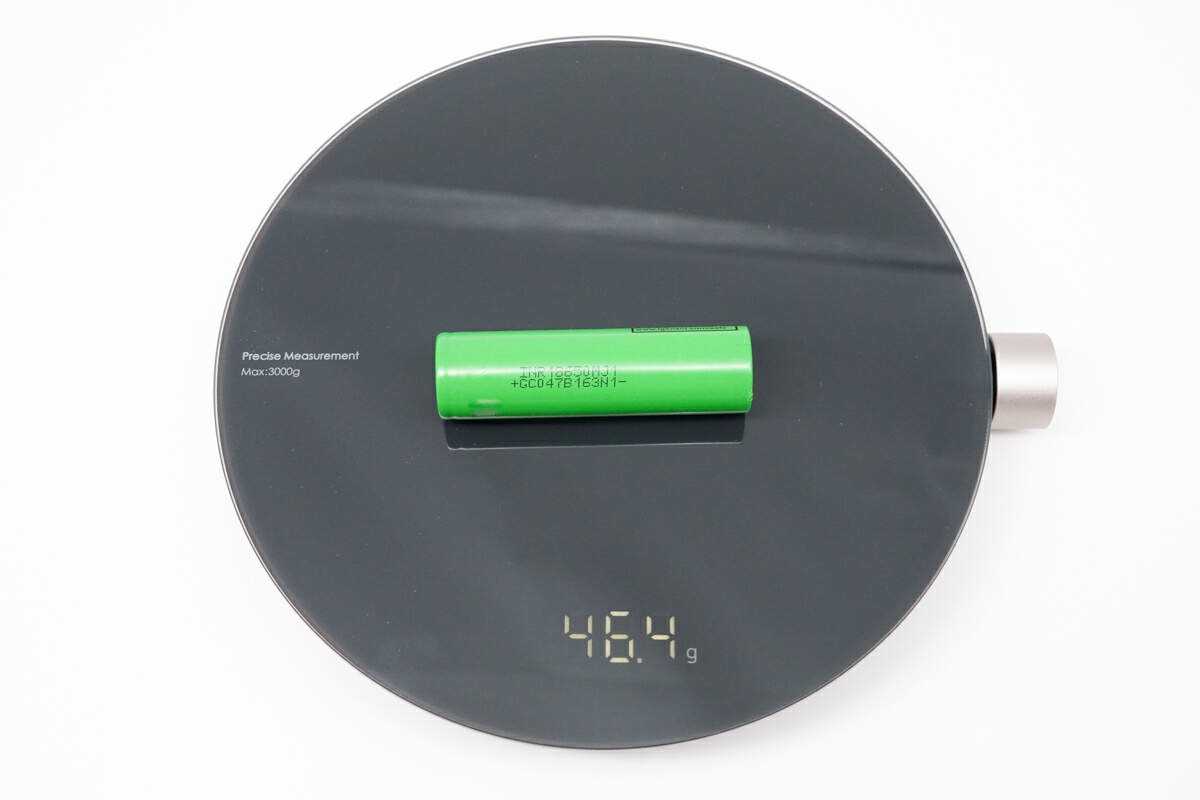

LGINR18650MJ1电芯重量约为46.4g。
LGINR18650MJ1电芯在成年男子手中较为小巧。
充放电测试看完外观，进入正题；以下将进行0.2C、0.5C和1C倍率进行充放电测试。
充电测试充电测试将对0.2C、0.5C和1C倍率进行恒流恒压充电，统计其总耗时。
0.2C充电

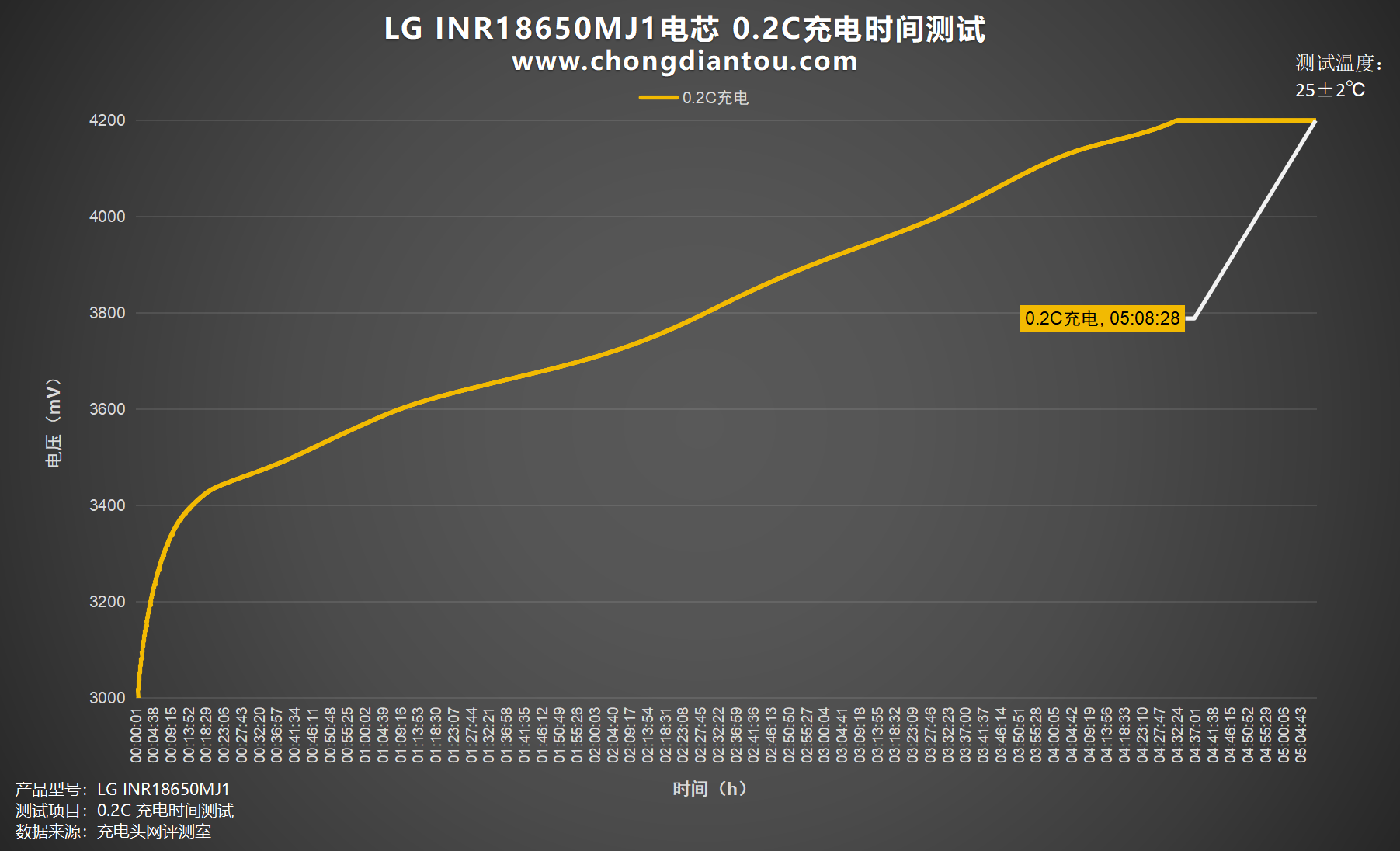

绘制出折线图，设置电流为700mA，0.2C为沃LGINR18650MJ1电芯充电，充电截止电压为4.2V，耗时5小时08分左右。
0.5C充电

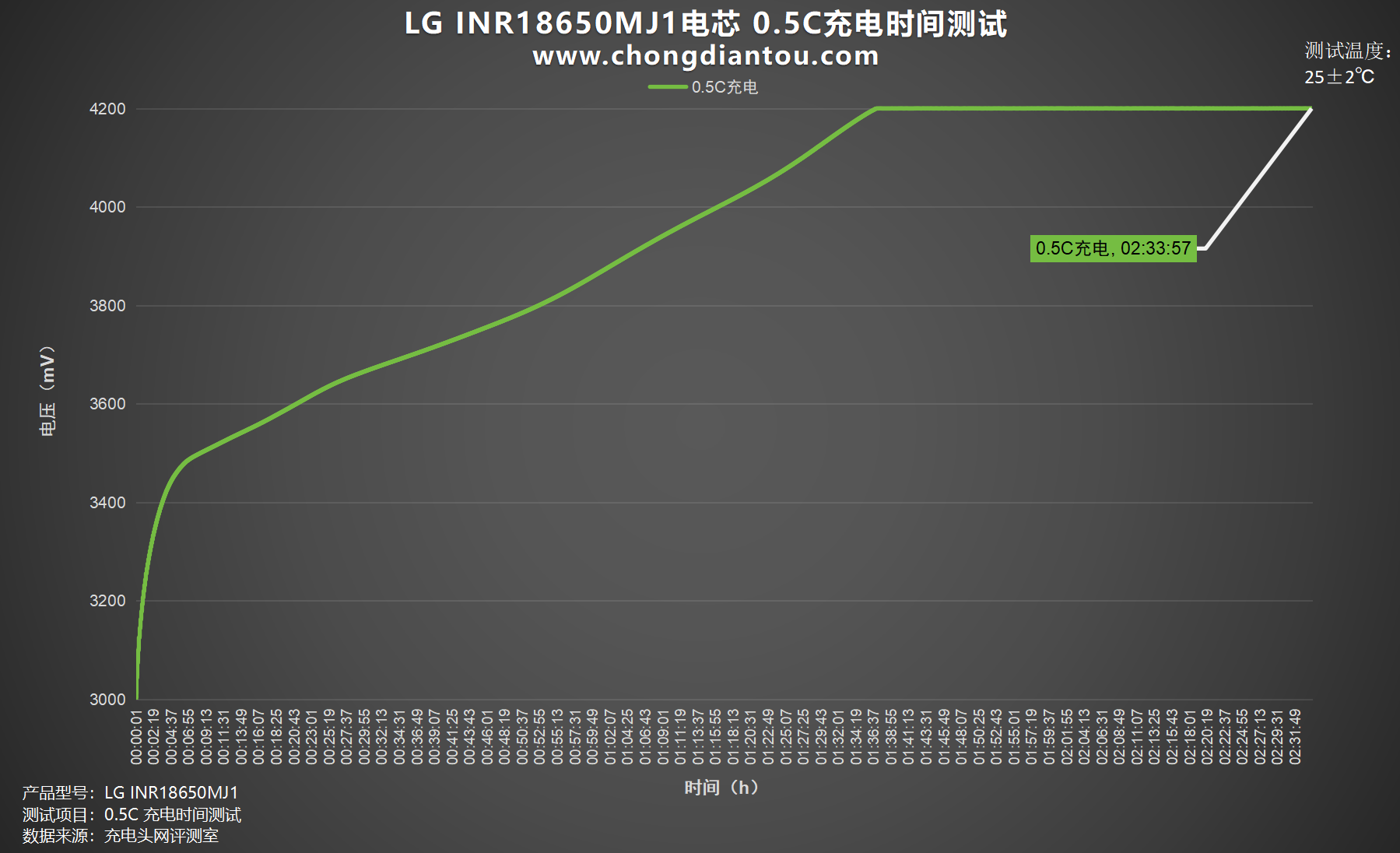

绘制出折线图，设置电流为1750mA，0.5C为LGINR18650MJ1电芯充电，充电截止电压为4.2V，耗时2小时33分左右。
1C充电

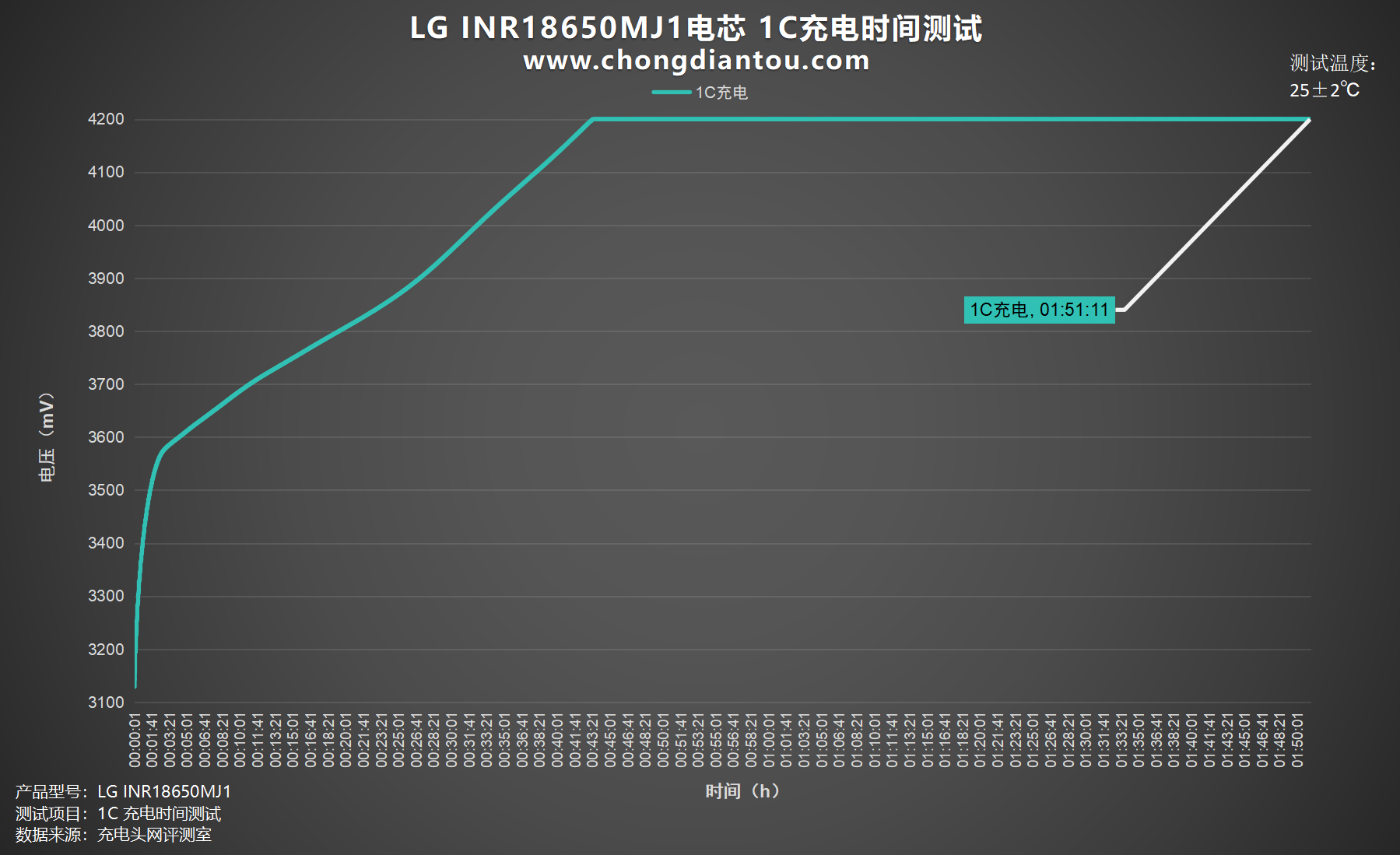

绘制出折线图，设置电流为3500mA，1C为LGINR18650MJ1电芯充电，充电截止电压为4.2V，耗时1小时51分左右。

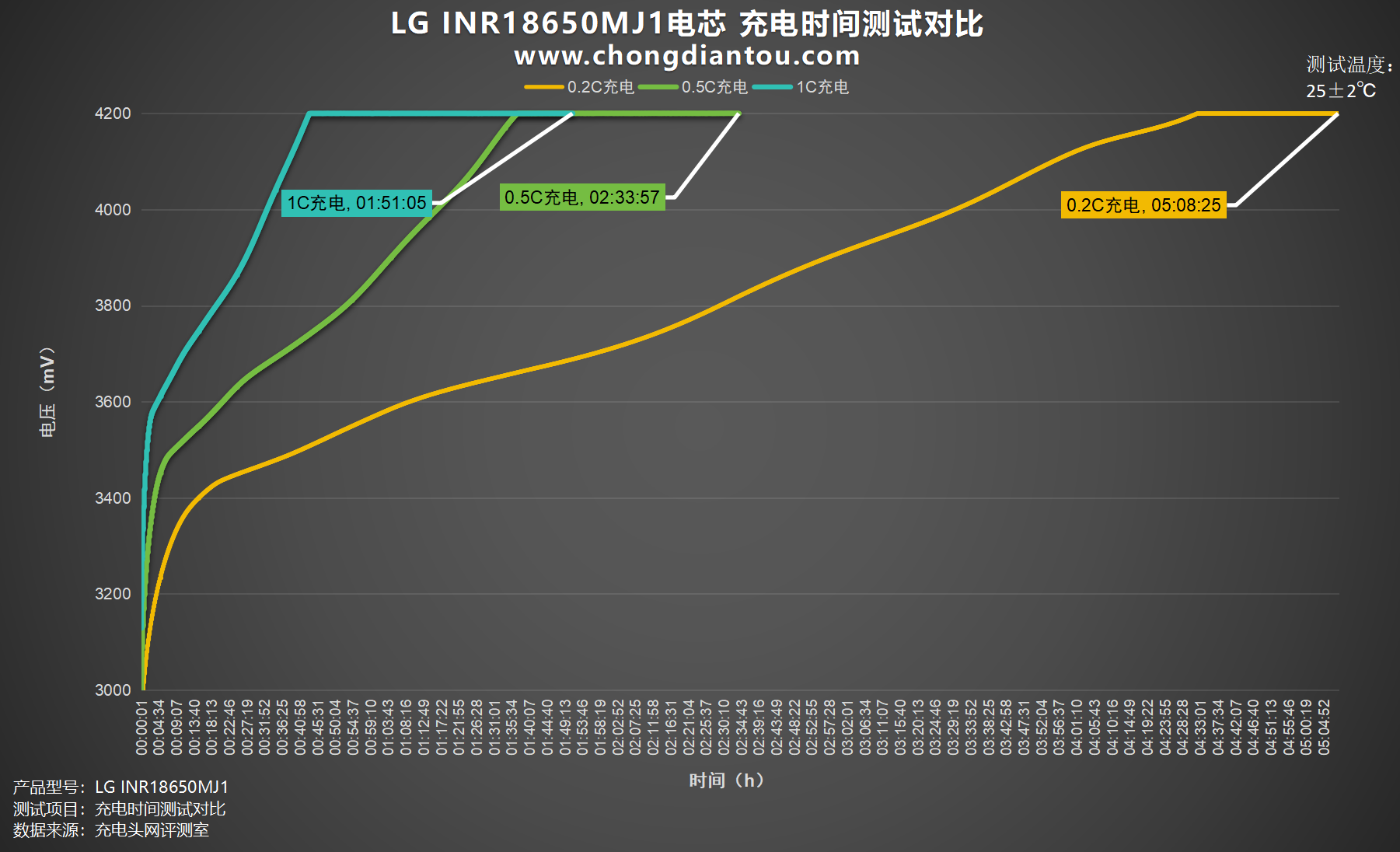

将测试数据绘制成折线图，充电测试中0.2C充电充满耗时5小时08分钟，0.5C充电充满耗时2小时33分钟，1C充电充满耗时1小时51分钟。
放电测试放电测试阶段将使用恒流放电，统计其总耗时及其放出容量及能量数值。
0.2C放电

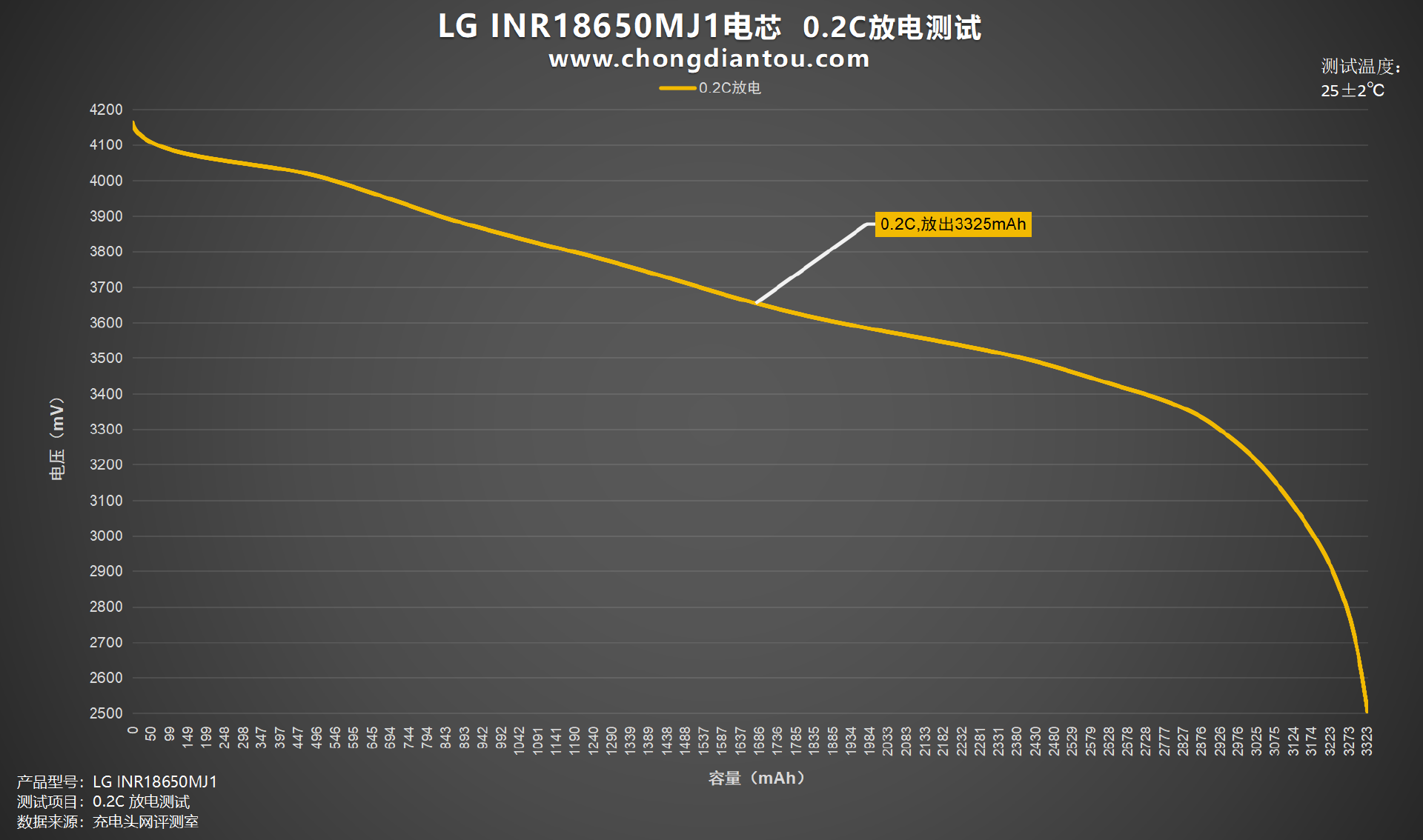

绘制出折线图，设置电流为700mA，0.2C为LGINR18650MJ1电芯放电，均压3.65V，放到截止电压为2.5V，耗时约4小时44分，放出容量3325mAh，放出能量12.13Wh。
0.5C放电

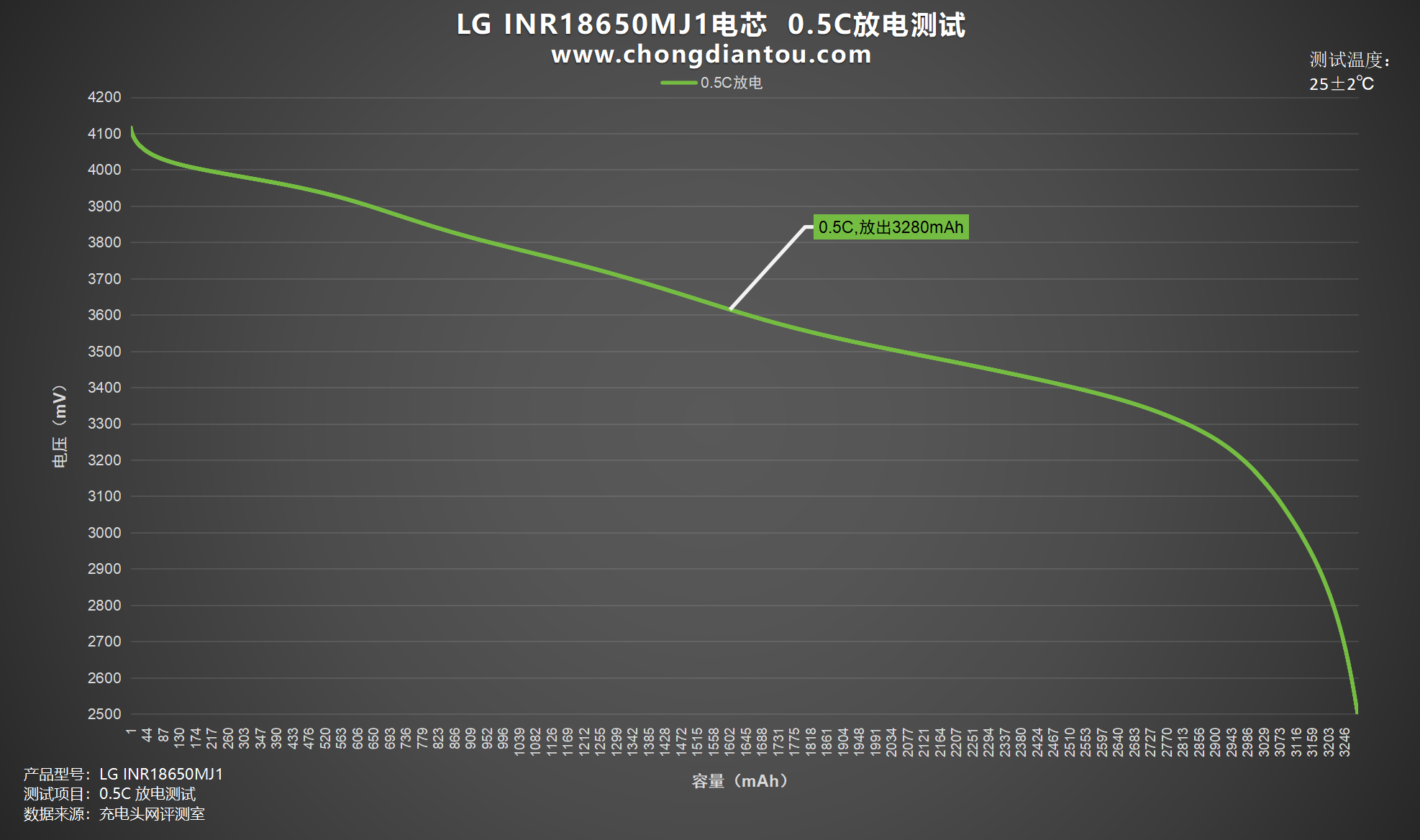

绘制出折线图，设置电流为700mA，0.5C为LGINR18650MJ1电芯放电，均压3.59V，放到截止电压为2.5V，耗时约1小时52分，放出容量3280mAh，放出能量11.79Wh。
1C放电
绘制出折线图，设置电流为3500mA，1C为LGINR18650MJ1电芯放电，均压3.51V，放到截止电压为2.5V，耗时约56分，放出容量3271mAh，放出能量11.47Wh。

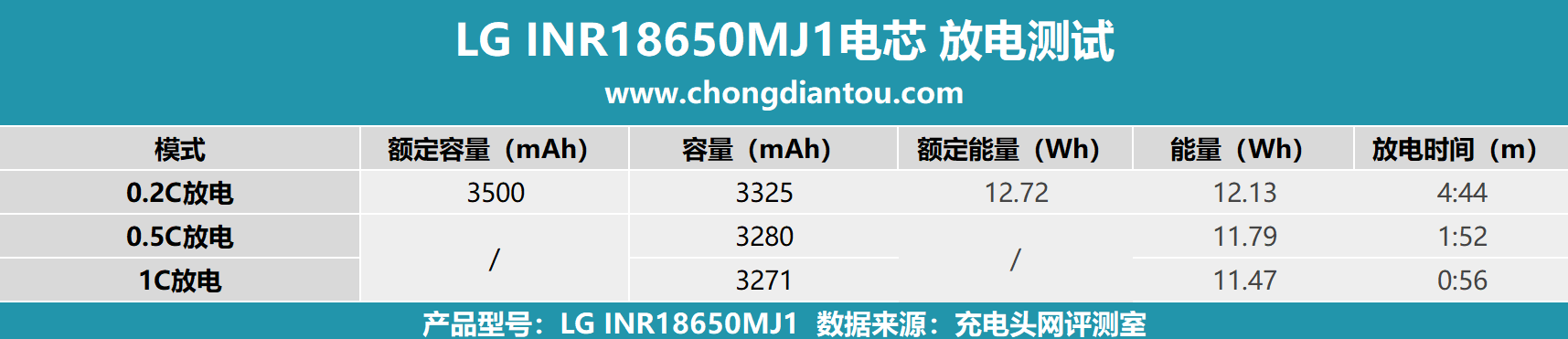

将测试数据汇总成表格，可以看出电芯在三种倍率下进行放电测试差距，放电时间最短的为1C放电，放电时间约为56分钟。放电时间最长的为0.2C放电，放电时间约为4小时44分钟。

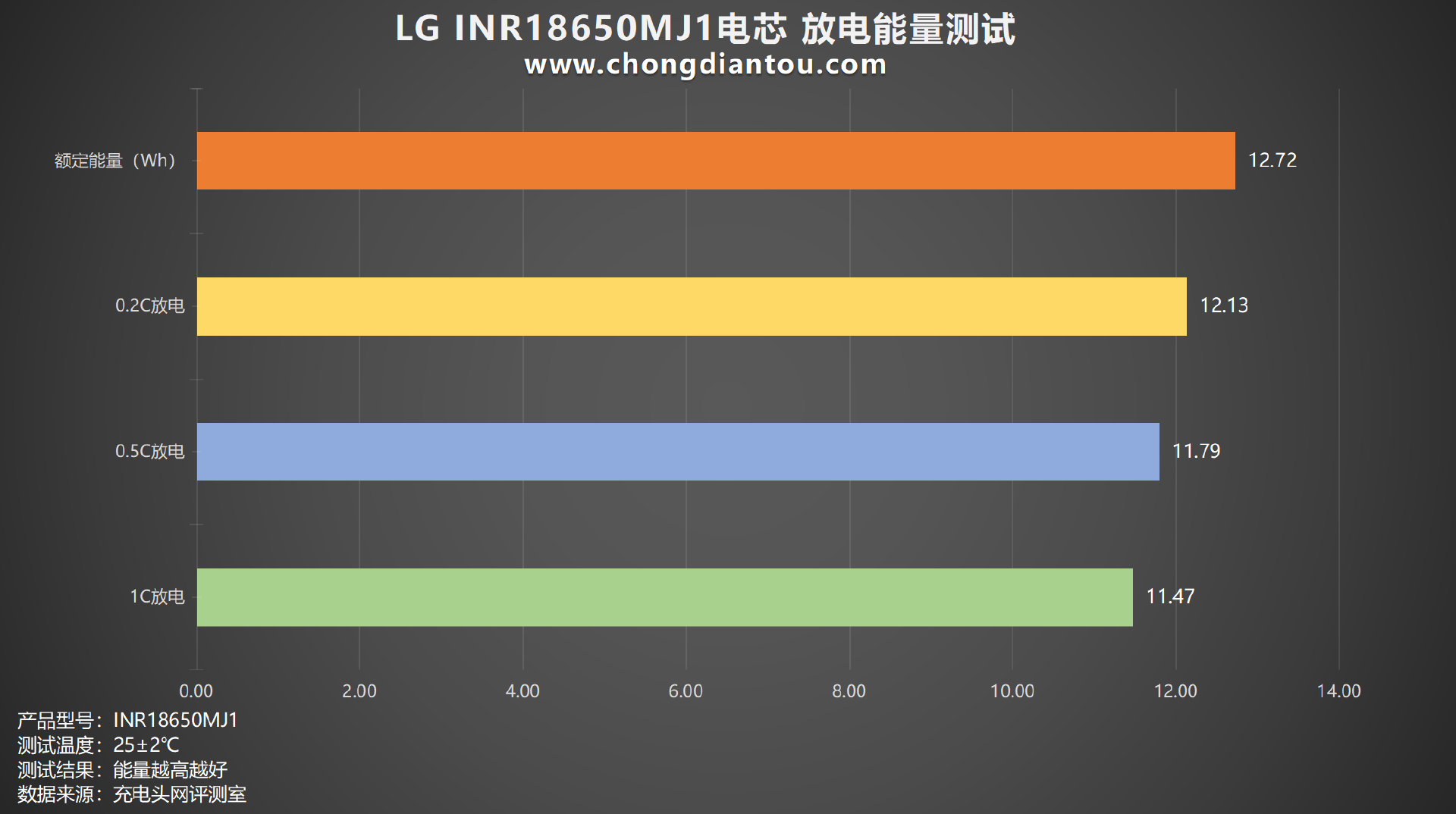

将测试数据汇总成柱状图，放电测试中整体放电能量在11.47-12.13Wh之间；整体差距并不大，其中放电能量最高的是0.2C放电档位，放电能量达到12.13Wh，基本达到标称能量；放电能量最低的是1C放电档位，放电能量为11.47Wh。
再来看看各档位放出的容量差异，将数据绘制出曲线图，可以看到0.2C放电档位放出容量3325mAh，放出容量最低的是1C放电档位放出容量3271mAh。
内阻测试内阻测试部分，充电头网将使用内阻测试仪器，分别测试满电内阻与空电内阻。

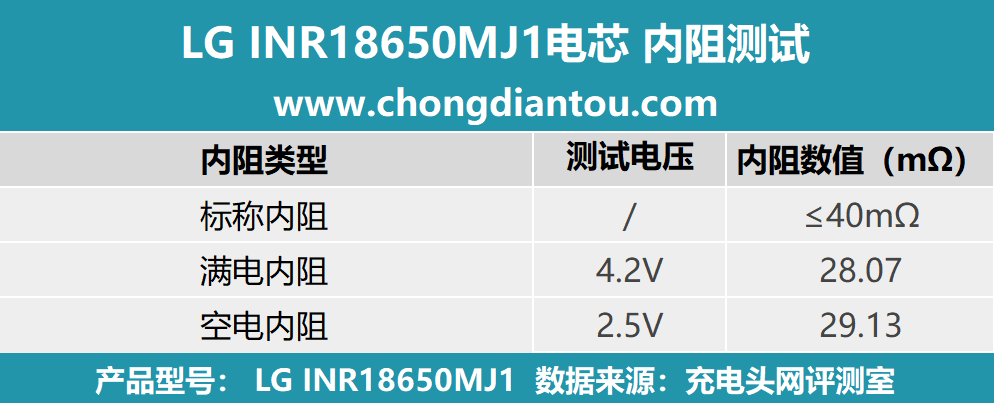

将测试数据汇总至表格，可以看到满电内阻电压为4.2V，空电内阻电压则为2.5V，LGINR18650MJ1电芯标称内阻是≤40mΩ。

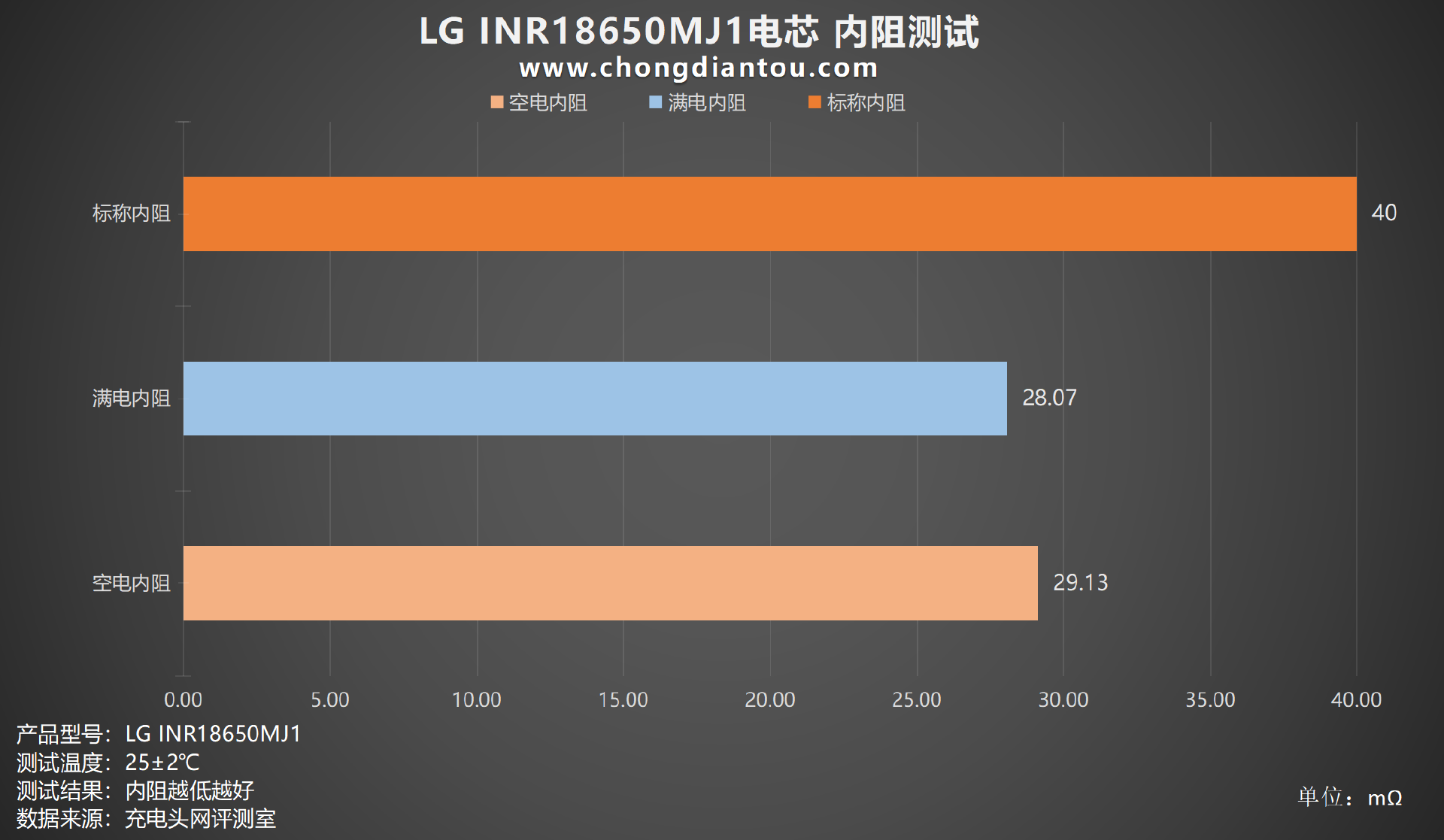

绘制出柱状图，可以看到4.2V满电内阻为28.07mΩ，2.5V空电内阻为29.13mΩ，均没有超过标称内阻，且满电与空电状态下内阻相差较小，表现优秀。
温度测试温度测试部分，充电头网将对各个充放电倍率30分钟后的温度进行测量。
充电温度测试0.2C充电
将LGINR18650MJ1电芯以0.2C倍率进行充电30分钟，表面最高温度为27.8℃左右。
0.5C充电
将LGINR18650MJ1电芯以0.5C倍率进行充电30分钟，表面最高温度为30.1℃左右。
1C充电

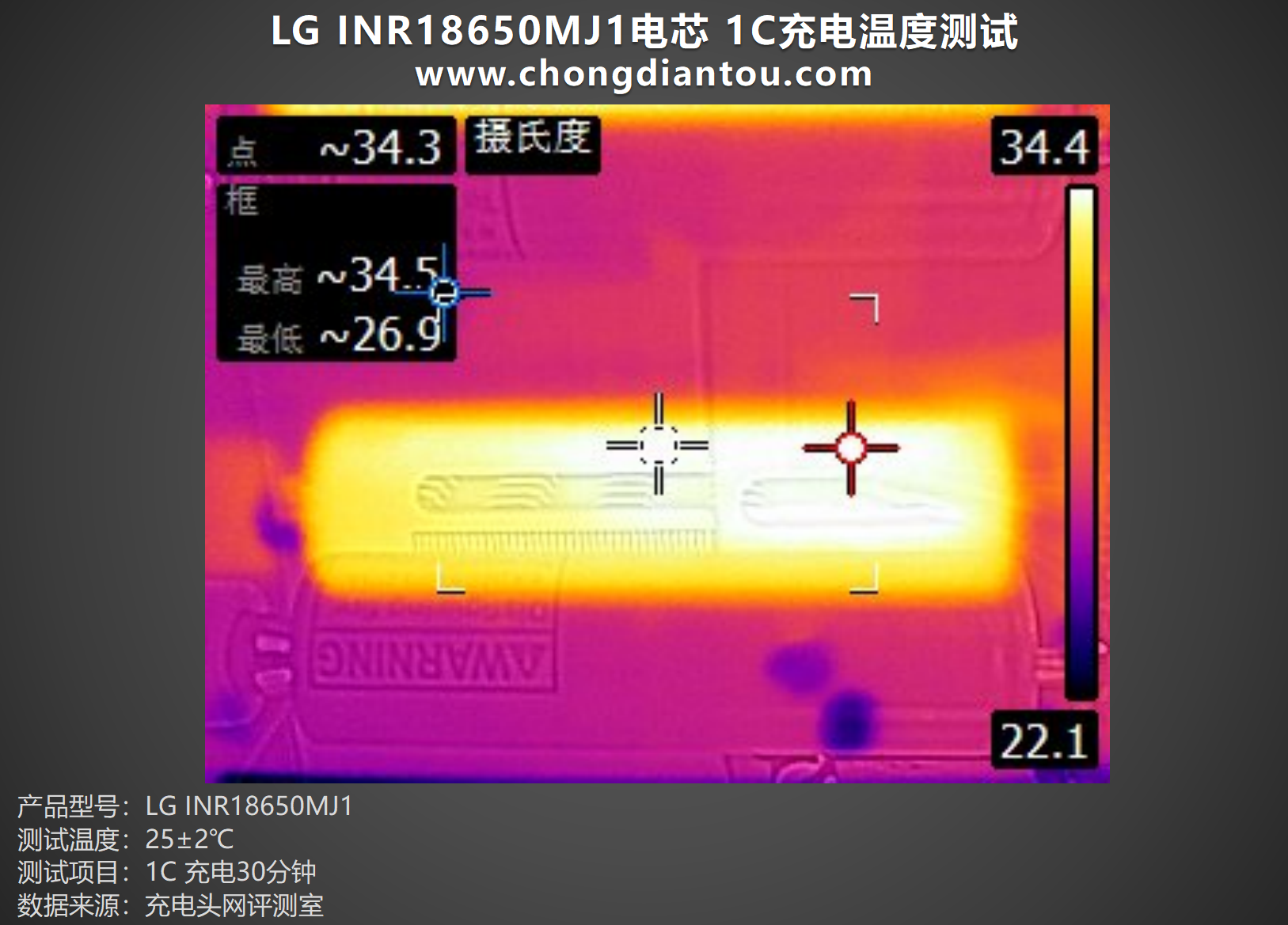

将LGINR18650MJ1电芯以1C倍率进行充电30分钟，表面最高温度为34.5℃左右。
放电温度测试0.2C放电

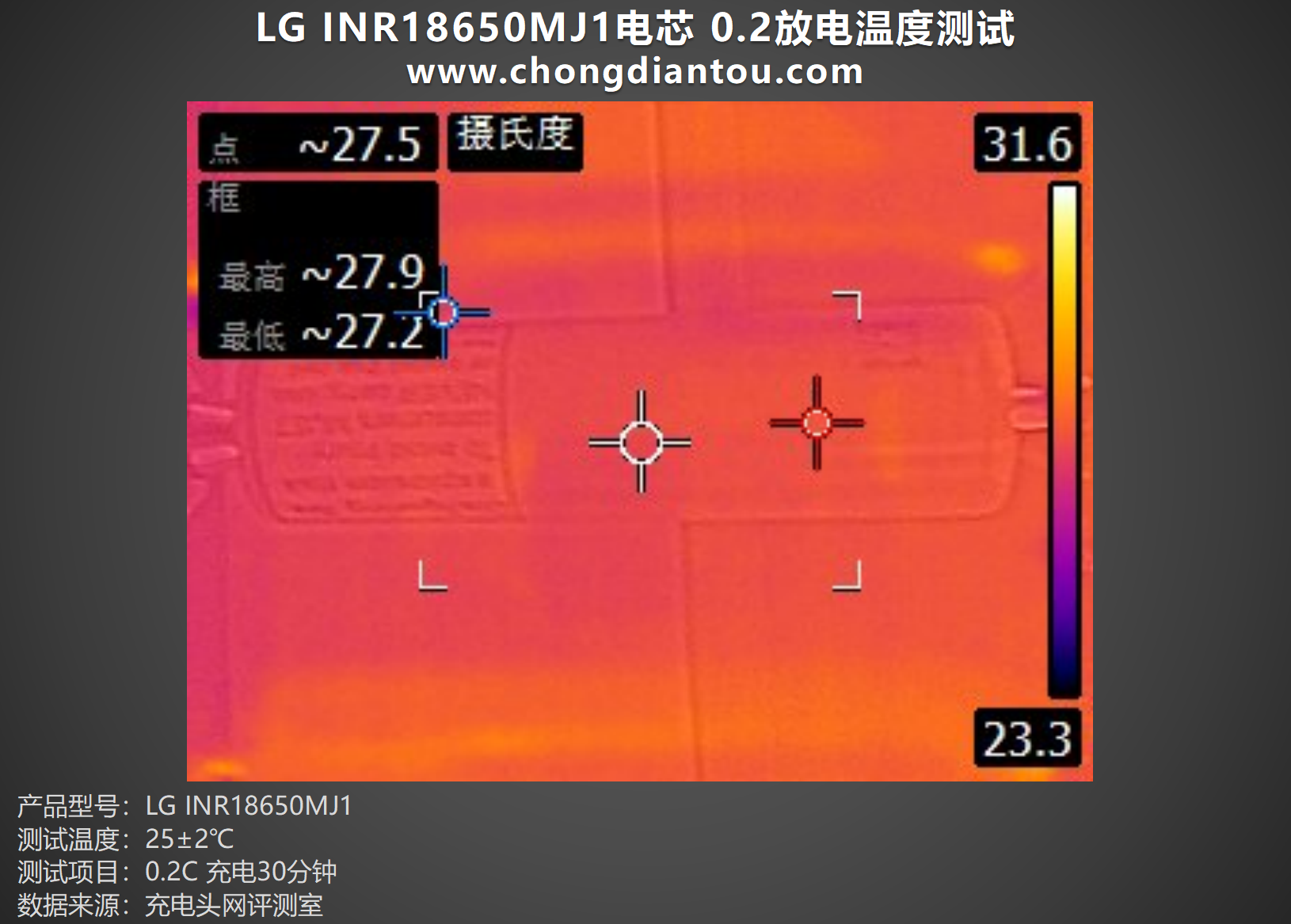

将LGINR18650MJ1电芯以0.2C倍率进行放电30分钟，表面最高温度为27.9℃左右。
0.5C放电
将LGINR18650MJ1电芯以0.5C倍率进行放电30分钟，表面最高温度为28.1℃左右。
1C放电

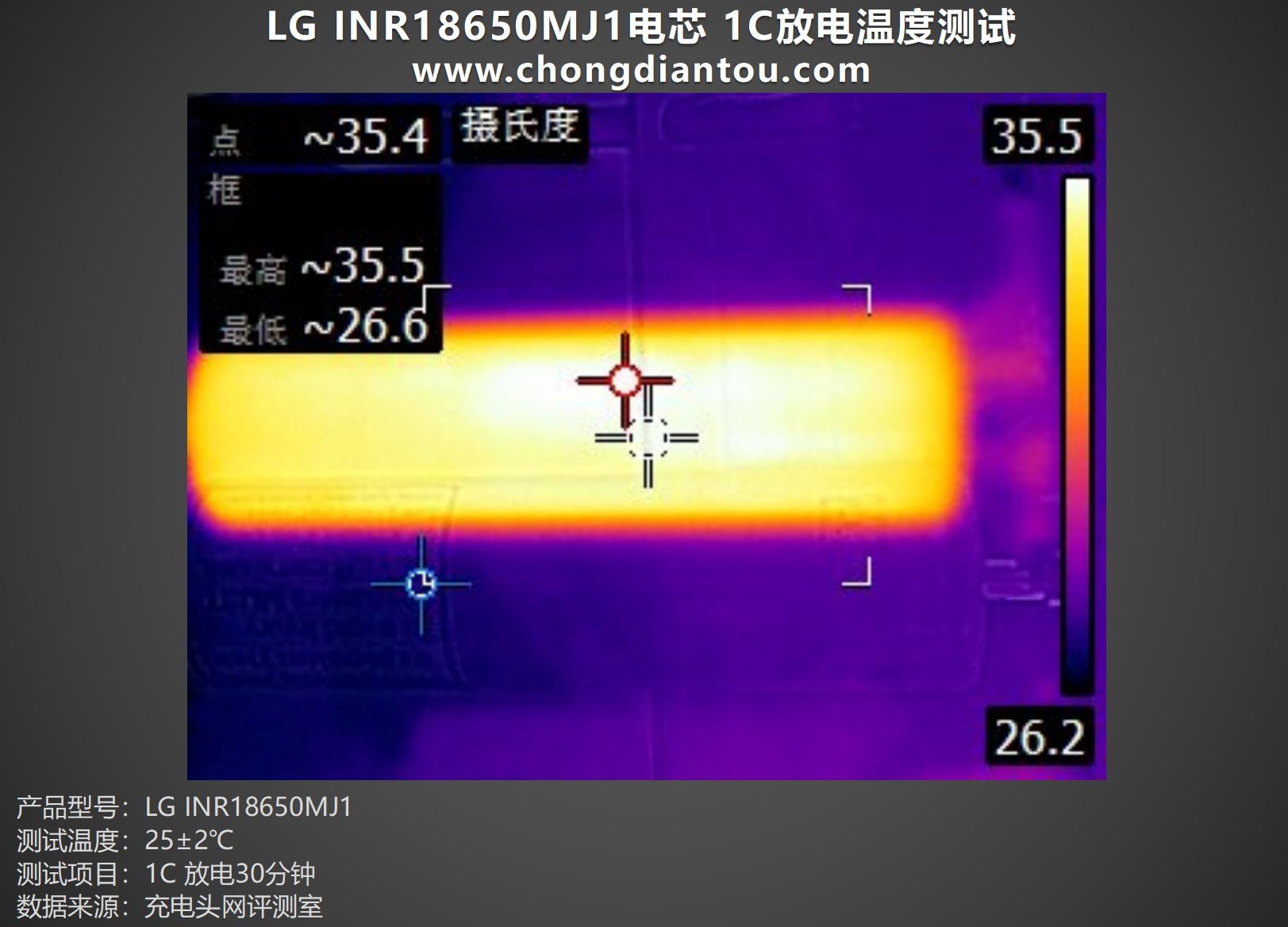

将LGINR18650MJ1电芯以1C倍率进行放电30分钟，表面最高温度为35.5℃左右。
充电头网总结这款LGINR18650MJ1电芯，充电头网分别在0.2C、0.5C以及1C三种倍率下测试，充电方面，1C倍率充电能在1小时51分完成充电，放电部分，可以看到0.2C倍率放电放出容量3325mAh，接近标称容量，同样放出能量12.13Wh。
相关阅读：
1、LGINR21700M50LT5000mAh电芯被Haycide采用
2、拆解报告：LG240WUSB4快充数据线
3、LGLGDBMH11865电芯被戴尔43Wh+45W快充二合一移动电源采用
