每个管路上都贴有识别标签以避免安装时位置出错。
1.打开机顶罩（1）。
2.拆卸控制阀上部的盖罩（2）

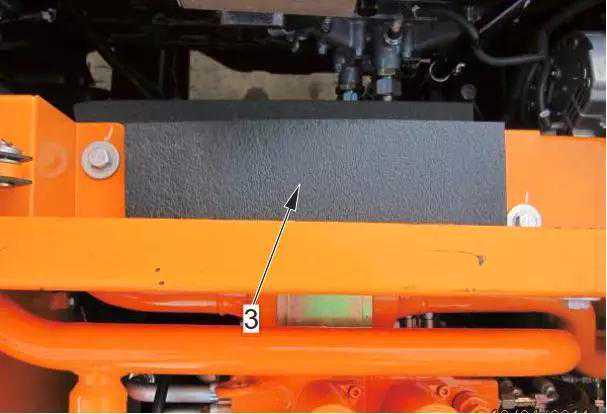

3.拆卸发动机隔音盖罩（3）

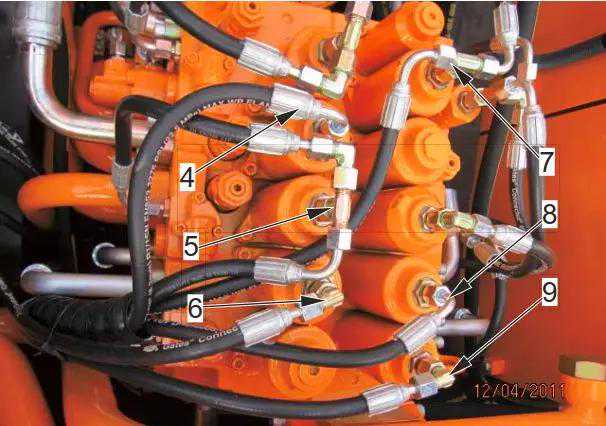

4.拆下根先导管路（4）～（9）并贴好标识。（4）：XAK铲斗挖掘
（5）：XBb1动臂下降
（6）：XAtL左行走
（7）：XBa1斗杆挖掘
（8）：XBs右回转
（9）：XAtr右行走

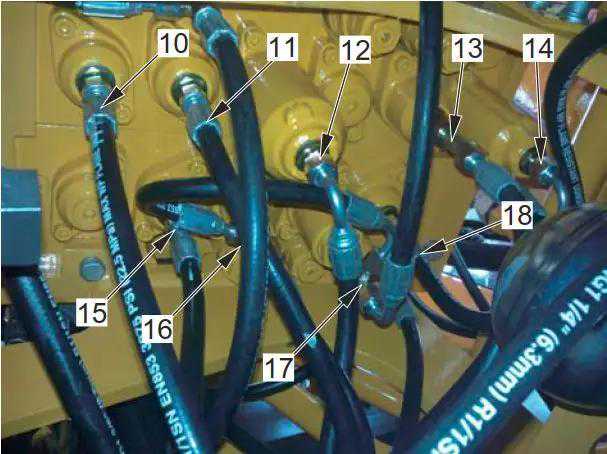

5.拆下根先导管路（10）～（18）并贴好标识。（10）：XBtr右行走
（11）：XAs左回转
（12）：PSP回转优先
（13）：XAa1斗杆卸载
（14）：XBp2铲斗合流
（15）：XBtL左行走
（16）：XAb1动臂上升
（17）：XBK铲斗挖掘
（18）：XAa2斗杆卸载

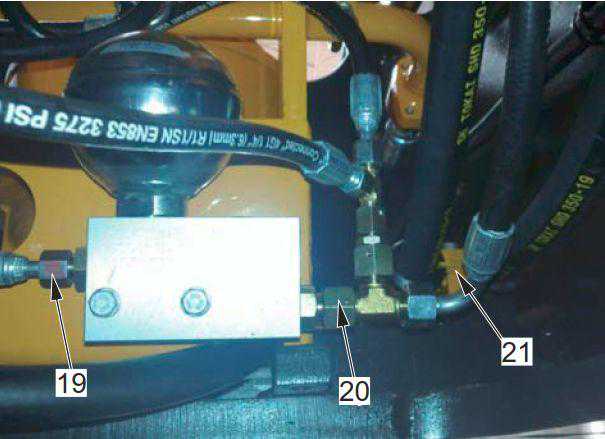

6.拆下蓄能器接电磁阀油口（19）、先导滤接到蓄能器油口（20），拆卸连接中央回转接头软管安装管夹（21）

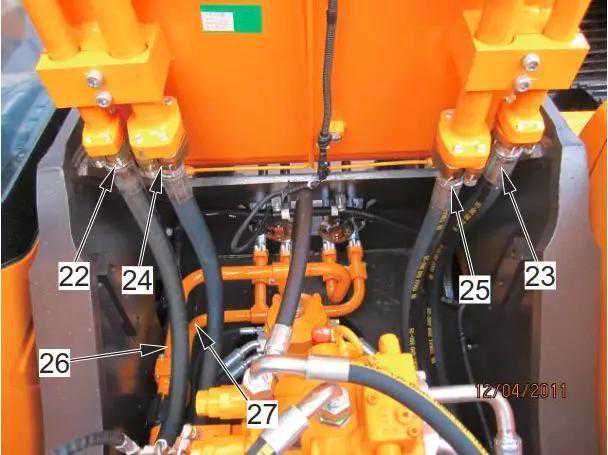

7.拆卸铲斗胶管（22）、（23）并封好油口
8.拆卸斗杆胶管（24）、（25）并封好油口
9.拆卸动臂钢管（26）、（27）并封好油口

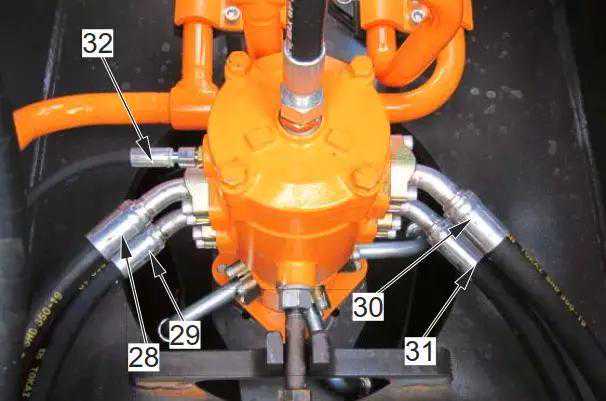

10.拆卸中央回装接头软管（28）、（29）、（30）、（31），拆卸高低速切换软管（32），并封好油口。

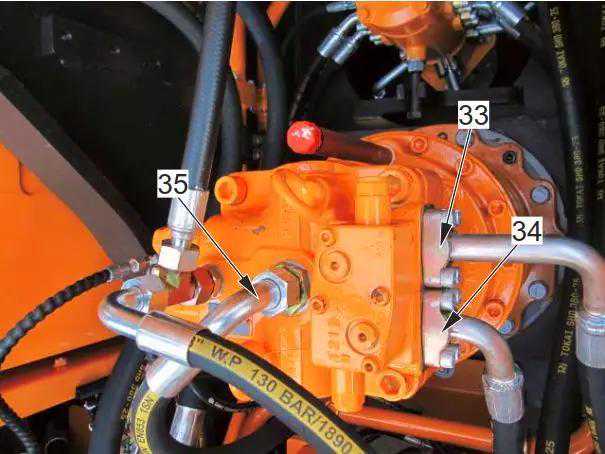

11.拆卸回转马达软管（33）、（34），拆卸回转马达补油软管（35），并封好油口。

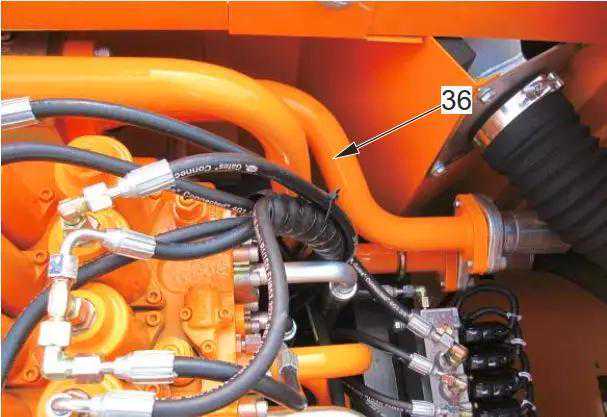

12.拆卸主阀到散热器钢管（36）

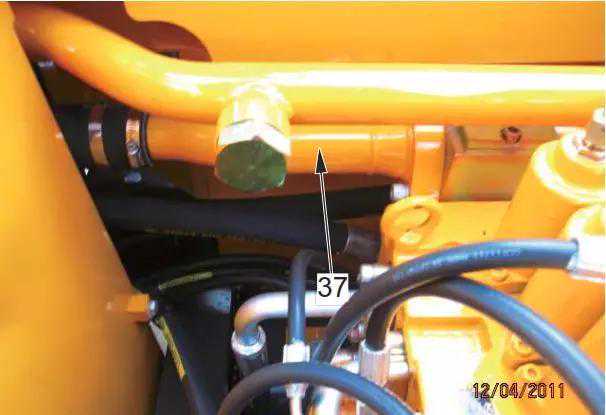

13.拆卸主阀直接回油箱硬管（37）并封好油口

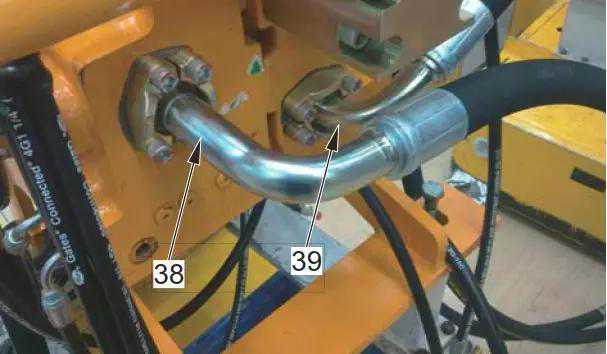

14.拆卸液压泵软管（38）、（39）

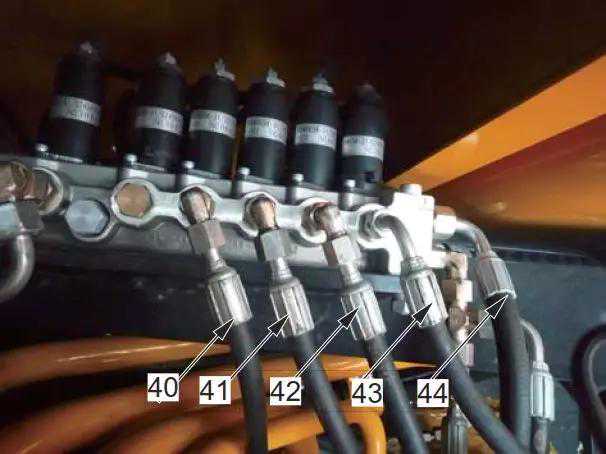

15.拆下电磁阀上软管（40）～（44）并贴好标识。
（40）：PPC锁阀
（41）：主阀PnA2
（42）：主阀XBP2
（43）：主阀PSP
（44）：行走PT口
